1.工作原理

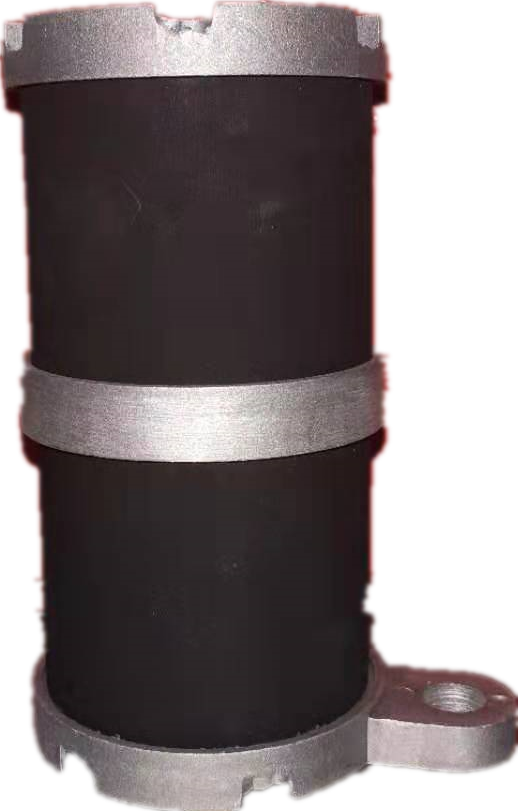

    為了防止電磁式電壓互感器鐵磁諧振的發生，在 PT中性點串入阻尼電阻，可以達到消除諧振的目的。理想的阻尼電阻，在正常運行狀態下為 0，不改變 PT 的零序回路，因此不會影響互感器的測量精度，也不會放大中性點不平衡電壓；在諧振發生時，電阻趨于∞，相當于互感器不接地，也就破壞了零序諧振回路。將一次消諧器串聯安裝在 PT 中性點與地之間，正常運行狀態下電阻為千歐左右，而 PT 一次繞組的阻抗為兆歐級，因此不會對 PT 的各項性能產生影響，同時也不會明顯改變系統的各項參數。當 PT 發生諧振時鐵芯飽和，一次繞組激磁電流增加，一次消諧器電阻快速增長，能夠較好的發揮出阻尼作用。而且諧振能量越大，一次消諧器的消諧時間越短，對設備的絕緣更為有利。

2.型號命名及參數

    一次消諧器型號命名如下：
